Laplace-Transformation

Günther BÖCK , HTBLA Hollabrunn

Laplace-Transformation

Kurzzusammenfassung:

Der folgende Artikel wurde ursprünglicherweise zusammengestellt für den Unterricht im 4.Jahrgang der Abteilung Steuerungs- und Regelungstechnik. Für den Regelungstechniker ist die LAPLACE-Transformation ein unentbehrliches Hilfsmittel zur Berechnung von Netzwerken. Größere Bedeutung erlangt dieser Beitrag aber durch das Erscheinen neuer Lehrpläne, in denen der Punkt "Integraltrans-formationen" nunmehr explizit angeführt wird.
Ich stelle daher diesen Beitrag im Rahmen einer AMMU-Aussendung allen Interessenten, insbesondere aber jenen KollegInnen zur Verfügung, die dieses Kapitel erstmals unterrichten.
Die vollständige Winword-Datei mußte wegen ihres Umfanges komprimiert werden. Sie darf nach Belieben den eigenen Bedürfnissen im Unterricht angepaßt und dort verwendet werden.

Datei zum Herunterladen: LPT_BO.ZIP

L.1 Definition der Laplacetransformation (LPT)

Originalbereich mit Variable
Bildbereich mit Variable
Korrespondenz (nach DIN 5487) = symbolische Schreibweise für das Funktionenpaar Originalfunktion und Bildfunktion:

f(t) F(s)

auch x(t) X(s)

bzw. y(t) Y(s)

Die LPT ordnet der Zeitfunktion (Originalfunktion) f(t) die Bildfunktion (LAPLACE-Transformierte) F(s) zu.

Die Transformationsgleichung der LPT ist ein uneigentliches Integral 1 Art. Die Größe s ist dabei ein komplexer Parameter. Durch Ausführung der Integration und durch Einsetzen der Grenzen verschwindet die reelle Variable t.

Bemerkung:

Mittels der LPT sollen Einschaltvorgänge in der Elektrotechnik beschrieben werden, daher ist nur t³ 0 interessant.
(Dies ist gemeinsam mit dem Dämpfungsfaktor e-st eine Voraussetzung dafür, daß das uneigentliche Integral für möglichst viele Originalfunktionen f(t) konvergiert.)
Weil s aber unabhängig von der Zeit t ist, ist s bei der Integration eine Konstante!

Ziel dieses Artikels:

Lösen von gewöhnlichen Differentialgleichungen mittels LPT

1) Differentialgleichung algebraische Gleichung (linear in F(s))

2) Explizites Auflösen der algebraischen Gleichung nach F(s)

3) Rücktransformation F(s) f(t) Þ Lösung der DGL

L.2 Einführung in die Methode der LPT

L.2.1 LPT elementarer Zeitfunktionen

EX 1a: LPT der Sprungfunktion

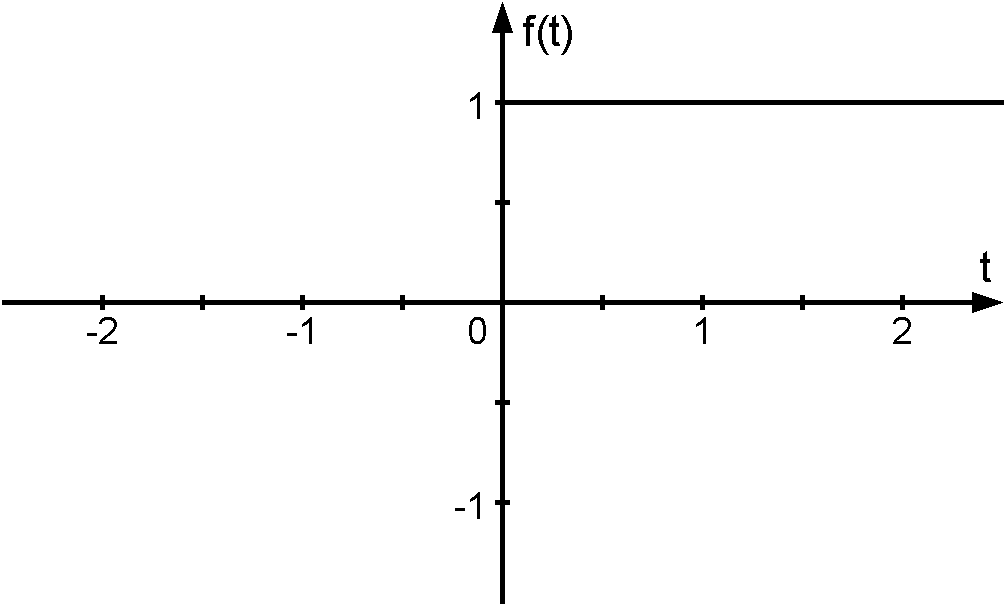

s(t) Sprungfunktion 1

(Einheitssprung)

Verallgemeinerung:

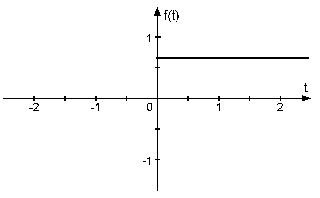

Sprungfunktion allgemein k

kf(t) kF(s) Multiplikative Konstante bleibt erhalten

Begründung:
Multiplikative Konstante kann bei der Transformation vor das Integral gesetzet werden.
Beispiel für Sprungfunktion: Einschalten eines Gleichstroms Reaktion auf eine sprungförmige Änderung der Eingangsgröße wird rechnerisch untersucht.
Ausgangsgröße heißt Sprungantwort h(t) bzw. Übergangsfunktion.

EX 1b: LPT der zeitverschobenen Sprungfunktion

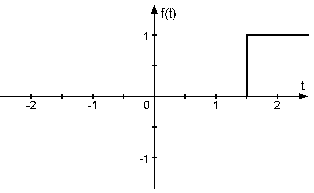

Sprung zum Zeitpunkt t = a (und nicht zum Zeitpunkt t = 0)

Verschiebung Dämpfung

f(t-a) Verschiebungssatz !

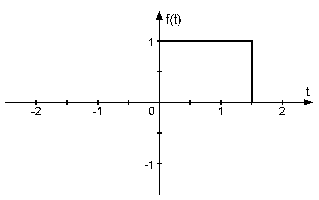

EX 1c: LPT des Rechtecksimpulses

Rechtecksimpuls entsteht als Differenz zweier Sprungfunktionen!

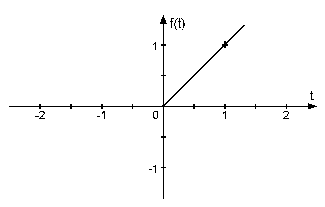

EX 2: LPT der Rampenfunktion, kurz: Rampe

Verallgemeinerung:

t Rampe kt (allgemein)

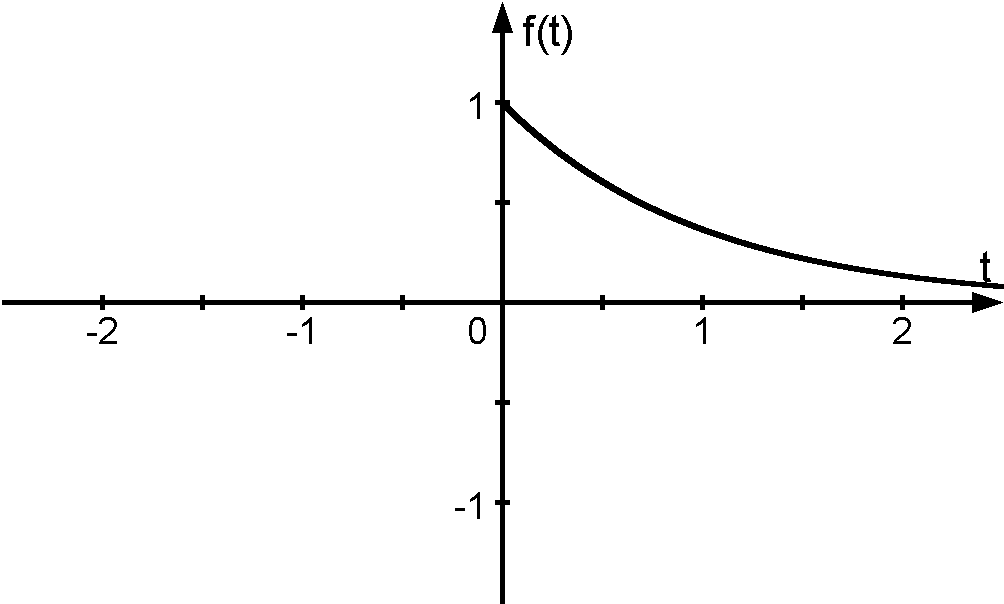

EX 3: LPT der e-Funktion

analog:

Dämpfung Verschiebung

Dämpfungssatz (Vorzeichen!)

EX4: LPT der Winkelfunktionen

sin(at) analog: cos(at)

Verwendete Sätze:

Additionssatz

Dämpfungssatz (Vorzeichen!)

EX 5: LPT der Hyperbelfunktionen

sinh(at) analog: cosh(at)

L.2.2 Impulsfunktion ...(DIRAC-sche Deltafunktion)

geg.: Sprungfunktion

ges.: Ableitungsfunktion
Bemerkung: Die Aufgabenstellung ist mathematisch nicht ganz exakt. ist bei t=0 unstetig und besitzt an dieser Stelle keine Ableitung. Wir ersetzen daher die Sprungstelle durch eine Rampe in einem Intervall ]0,a] und führen danach den Grenzübergang a ® 0 durch.

Ersatzfunktion: Grenzübergang Þ Sprungfunktion:

Ersatzfunktion abgeleitet Grenzübergang Þ Impulsfunktion

Die Ableitung f´(t) der Ersatzfunktion ist ein Rechtecksimpulse, dessen Impulsfläche 1 ist.

Wenn die Impulsdauer a nun gegen Null konvergiert, also erhält man in der Grenze einen sehr hohen, schmalen Impuls.

Die Impulsfunktion (Pseudofunktion) wird graphisch dargestellt durch einen Pfeil der Länge 1. ("Einheitsimpuls")

Es ergibt sich damit die wichtige Korrespondenz:

Die in ihrer Definition etwas problematische Impulsfunktion hat eine besonders einfache LAPLACE-Transformierte.

Ein DIRAC-Impuls ist ein idealisierter, technisch nur näherungsweise darstellbarer Impuls. Er tritt zwar in der Natur nie exakt auf (physikalische Größen können keine unendlichen Werte annehmen), bei der mathematischen Beschreibung von Systemen bietet er aber vielfach sehr bequeme und genaue Näherungen an das tatsächliche dynamische Verhalten.
Bem.: ist neben die wichtigste Testfunktion für das Verhalten von elektrischen Netzwerken. Wird in der Regeltechnik zum Austesten von Regelkreisen verwendet. Die Reaktion eines Systems auf die Impulsfunktion als Eingangsgröße heißt Impuls-antwort bzw. Gewichtsfunktion g(t).

L.2.3 LPT mittels DERIVE

A) Transformation: y=f(t) F(s)

A1) DERIVE Hilfsdatei INT_APPS.MTH laden
A2) Befehl y(t)...Variable t !

Bemerkung:
Nach L.1 Definition beruht die Transformation auf einer symbolischen Integration eines uneigentlichen Integrals.
Damit dieses Integral konvergiert (also einen Wert liefert), muß s generell als positiv, also f(t<0) = 0 deklariert werden.

A3) Declare Variable s Integer Positive

A4) Simplify

Bemerkung:
in DERIVE mittels Alt N oder mittels epsilon
in DERIVE mittels Alt 0 oder mittels inf

Enthält y einen Dämpfungsfaktor der Gestalt (mit einer Konstanten ), so muß s > k erfüllt sein, damit das Integral konvergiert.

Es gibt LPT, die LAPLACE nicht berechnen kann.
Liefert LAPLACE einmal keine geschlossene Form, so sollte man zur Vorsicht in einer Tabelle nachsehen.

B) Rücktransformation: F(s) y=f(t)

B1) F(s) mittels Expand in Partialbrüche zerlegen

B2) Umformung

B3) Nachschlagen in Transformationstabelle
Beispiele:
EX1: Sprungfunktion:

EX2: Rampe:

EX3: e-Funktion:

e=2,71828 ... mittels ALT e (sonst e als Variable gedeutet)

EX4: Winkelfunktionen:
EX 4a:

EX 4b:

EX 4c:

EX 5:

EX 6:

L.2.4 LAPLACE-Transformationstabelle

	Originalbereich: f(t)	Bildbereich: F(s)
1) Impulsfunktion		1
2) Sprungfunktion
3) Rampe	t
4) Potenzfunktion Sonderfälle 2) und 3)
5) e-Funktion Sonderfall 2)
6) Winkelfunktionen	sin(bt) cos(bt)
7) Hyperbelfunktionen	sinh(bt) cosh(bt)

L.2.5 LAPLACE-Transformationssätze

	Originalbereich: f(t)	Bildbereich: F(s)
1) Multipl. Konstante	k f(t)	k F(s)
2) Additionssatz	f₁(t) + f₂(t)	F₁(s) + F₂(s)
3) Linearitätssatz	a f₁(t) + b f₂(t)	a F₁(s) + b F₂(s)
4) Verschiebungssätze 4a) Dämpfungssatz 4b) Zeitverschiebungssatz	Dämpfung: nach rechts: f(t-a) nach links: f(t+a)	Verschiebung: F(s+a) Verschiebung: F(s-a) Dämpfung: Korrekturintegral wegen f(t<0)=0
5) Differentiationssätze	Ableitung: Multiplikation: (-1) f(t)	Multiplikation: Ableitung: F´(s)
6) Integrationssatz	Integral:	Division:
7) Grenzwertsätze	Für Anfangswert: Für Endwert:

Differentationssatz

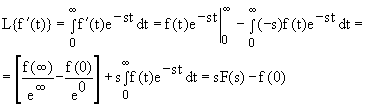

Erste Ableitung:

f(t) F(s) f'(t) ?

Sensationell! Aus der Ableitung wird eine Multiplikation!
=> Aus einer DGL wird dann eine algebraische Gleichung.

Bemerkung:
Anstatt f(0) rechtsseitigen Grenzwert nehmen!
Differentationssatz f.d.1. Ableitung

Höhere Ableitungen:

  .....
           Differentialsatz n-te Ableitung

Bem.: Rechnung wird einfacher, wenn , dann ist

Ableitung Multiplikation mit s

Anwendungsbeispiel für den Differentationssatz:

[cos(at)]' -a sin(at)

Anwendung in der Elektrotechnik: Spannung an einer Spule

Integrationssatz:

Bem.: Im Originalbereich ist die Integration die Umkehrung zur
Differentation. Dasselbe ist im Bildbereich der Fall:

Folgerung:

Integrationssatz

Integrationssatz allgemein

Anwendung in der Elektrotechnik: Spannung am Kondensator

Zusammenfassung:

Vergleich der Wechselstromtechnik mit dem LAPLACE-Bildbereich

Ohm'scher Widerstand

OHM´sches Gestez

OHM´sches Gesetz, KIRCHHOFF direkt im Bildbereich anwendbar!

Induktiver Widerstand (Spule)

bzw.

Vgl.Induktiver Widerstand (Wechselstromtechnik):

Kapazitiver Widerstand (Kondensator)

bzw.

Vgl. Kapazitiver Widerstand (Wechselstromtechnik):

L.2.6 Residuensatz zur Rücktransformation in den Originalbereich

Geg.: Bildfunktion

Ges.: Rücktransformation

1) Zerlegung des Nenners in Linearfaktoren

2) Nennerfunktion von F(s) hat nur einfache Nullstellen

Ansatz durch Multiplikation mit e-Funktion

3) Klammerausdrücke im Nenner der Reihe nach abdecken

4) In den drei so entstehenden Brüchen s=s₁, s=s₂, s=s₃ setzen

5) Summe bilden Originalfunktion

6) Simplify

Probe: Transformation in den Bildbereich

Bildfunktion:

L.3 Anwendung der LAPLACE-Transformation auf das Lösen von gewöhnlichen Differentialgleichungen

L.3.1 Lineare DGL 1.Ordnung mit konstanten Koeffizienten

y F(s)

1.Schritt: Transformation

mit Anfangsbedingung der Originalfunktion f(t):

2.Schritt: Lösen der algebraischen Gleichung im Bildbereich

3.Schritt: Rücktransformation mittels Tabelle oder Residuensatz

L.3.2 Lineare DGL 2.Ordnung mit konstanten Koeffizienten

    y F(s)

1.Schritt: Transformation

mit Anfangsbedingungen der Originalfunktion f(t):

2.Schritt: Lösen der algebraischen Gleichung im Bildbereich

3.Schritt: Rücktransformation mittels Tabelle oder Residuensatz

L.3.3 Beispiele

EX1:

mit Anfangsbedingungen y(0)=0 und y'(0)=1

Manage Substitute s durch s-3 ersetzen (L.2.5 - Verschiebungssatz)
und mittels Author L{Differentialgleichung} eingeben

          soLve F(s)
                                                              Expand s
                                                                  händisch umformen

Rücktransformation siehe L.2.4 (Tabelle) und L.2.5 (Dämpfungssatz)

EX2:

        mit Anfangsbed.

                  soLve F(s)
                                                               Expand s
                                            händisch umformen

Rücktransformation siehe L.2.4 (Tabelle) und L.2.5 (Dämpfungssatz)

Weitere Beispiele vergleiche AMMU-Mai 96 [8] Beitrag 11-Seite 4-8: Günther BÖCK, Mathematik unter Benutzung moderner Rechenhilfen - Schularbeiten mit DERIVE
