Kurvendiskussion von Biegelinien |
Mathematische Inhalte:
Die Berechnungen wurden vollständig mit der DERIVE (Soft Warehouse, Inc.), Version 2.03, durchgeführt.
Dateinamen zum Herunterladen: pi_biega.txt
(Textdatei) - pi_biegb.mth
(DERIVE-Datei)
Dieses Beispiel wurde gewählt, um die Möglichkeiten, die im
Programmpaket DERIVE stecken, anzudeuten. Der Lehrer hat speziell wegen
der Leistungsfähigkeit des Pakets im Graphikbereich (z.B. Zoomen,
Nullpunktsverschiebung,..) und auch anderer Eigenschaften, die Möglichkeit
für den Lernerfolg wesentliche Bereiche schnell und genau herauszuarbeiten.
Auch im Umgang mit Mathematiksoftware unerfahrene Lehrer können sich
rasch und leicht einarbeiten. Der Schüler wiederum kann jederzeit
die Richtigkeit seines Arbeitens mit dem Rechner auch "händisch" überprüfen.
Die Aufgabenstellung stammt aus dem Maschinenbaubereich. Sie kann aber
auch ohne große Probleme in anderen Abteilungen besprochen werden.
Die Herleitung der beiden Differentialgleichungen für die elastische
Linie könnte im 4.Jahrgang (Höhere Abteilung Maschinenbau) in
Zusammenarbeit mit Lehrern des fachtheoretischen Unterrichtes (Mechanik)
erfolgen.
Diese Aufgabe ist als Fortsetzung jenes Beitrages gedacht, den Sie
in der Erstaussendung als Musterausarbeitung zugesandt bekommen haben (Balken
auf zwei Stützen). Sie bearbeitet das gleiche Problem mit etwas schwierigerer
Angabe (Träger einseitig eingespannt). Sie kann aber natürlich
auch völlig alleinstehend betrachtet und durchgearbeitet werden (ist
also in sich völlig abgeschlossen).
Aufgabenstellung
Als Biegelinie bzw. elastische Linie bezeichnet man eine durch Biegebeanspruchung verformte Stabachse (Biegeachse, Nullinie). Der ursprünglich gerade Träger wird durch die Biegung und die dadurch hervorgerufenen Zug- bzw. Druckspannungen gekrümmt. Die Ermittlung der Durchbiegung kann graphisch und analytisch erfolgen.
Auf analytischem Weg erhält man die Differentialgleichung der
Biegelinie. Sie hat folgendes Aussehen:
Dabei sind E (Dehnungsmodul bzw. Elastizitätsmodul) und I (Trägheitsmoment) als konstant anzunehmen.
y''hängt also nur von M(x), dem Biegemoment, ab.
Die Gleichung der elastischen Linie ergibt sich durch zweimaliges Integrieren der Differentialgleichung und Auflösen der zugehörigen Rand- und Nebenbedingungen.

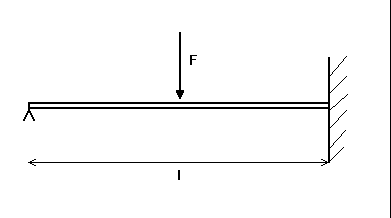

Von einem halbeingespannten, durch eine Kraft F symmetrisch belasteten Träger mit Auflager sollen die Stellen größter Durchbiegung sowie die Wendepunkte berechnet werden.
Danach ist zu untersuchen, ob die beiden Kurven an der Stelle
x = l/2 glatt zusammentreffen (Stetigkeitsbedingung aufgrund physikalischer Überlegungen).
Die Gleichung der Biegelinie setzt sich aus zwei Teilen zusammen:
Für x<= 1/2 gilt:
Für z = l - x und z<=l/2 gilt:
Der Ausdruck des Arbeitsprotokolles für diese Aufgabe, wie es am Bildschirm von DERIVE erscheint, finden Sie im Anhang dieses Beitrages.
Ausführung:
Zweimaliges Differenzieren der ersten Funktion liefert die Extremstellen und Wendepunkte.

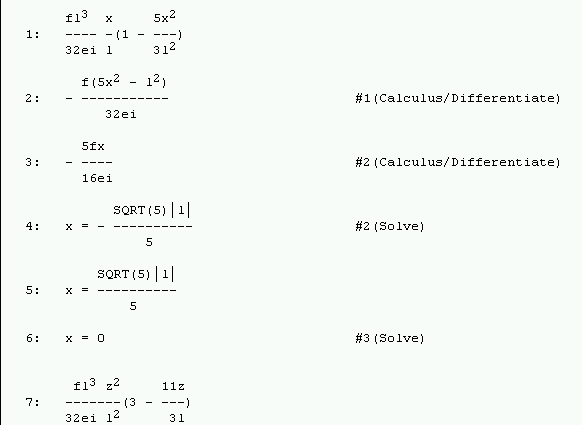

Eingabe der ersten Gleichung y(x):
f*l^3/(32*e*i)*(x/l)*(1-5/3*(x^2/l^2))
[#1]
DIF(f*l^3/(32*e*i)*(x/l)*(1-5/3*(x^2/l^2)),x) [#2]
-f*(5*x^2-l^2)/(32*e*i)
DIF(-f*(5*x^2-l^2)/(32*e*i),x) [#3]
-5*f*x/(16*e*i)
Lösen der Gleichung y(x)'= 0 (Extremstellen) liefert:
x=-SQRT(5)*ABS(l)/5 [#4]
x=SQRT(5)*ABS(l)/5 [#5]
Lösen der Gleichung y(x)''= 0 ergibt:
x=0 [#6]
Das heißt, der Wendepunkt hat die Koordinaten
(0;0);
(man erkennt das sofort, wenn man in y(x) x=0
einsetzt).

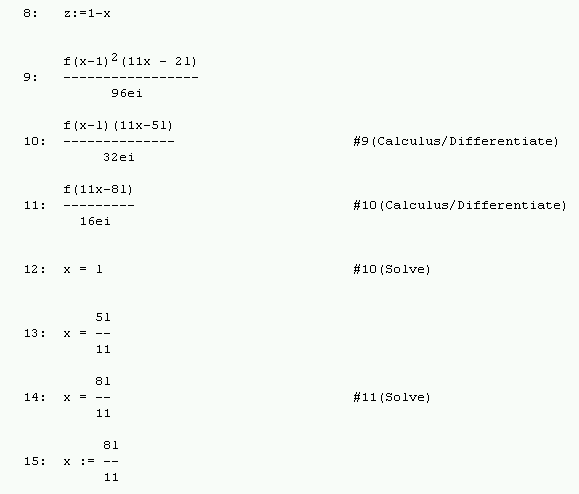

Eingabe der zweiten Gleichung y(z):
f*l^3/(32*e*i)*(z^2/l^2)*(3-11/3*(z/l)) [#7]
Ersetzen von z durch x:
z:=l-x [#8]
ergibt
f*(x-l)^2*(11*x-2*l)/(96*e*i)
[#9]
DIF(f*(x-l)^2*(11*x-2*l)/(96*e*i),x) [#10]
f*(x-l)*(11*x-5*l)/(32*e*i)
DIF(f*(x-l)*(11*x-5*l)/(32*e*i),x) [#11]
f*(11*x-8*l)/(16*e*i)
Man kann selbstverständlich die zweite Gleichung auch nach z differenzieren; es muß jedoch beachten werden, daß die Ableitung von z nach x ein negatives Vorzeichen ergibt und daher y(z)'und y(z)'' mit (-1) multipliziert werden müssen (Kettenregel).
Lösen der Gleichung y(z=l-x)'= 0 (Extremstellen) liefert:
x=l [#12]
x=5*l/11 [#13]
Lösen von y (z=l-x)''= 0 ergibt:
x=8*l/11
[#14]

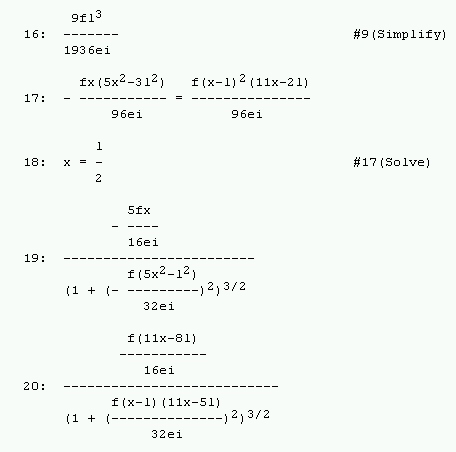

Zur Berechnung des y-Wertes des Wendepunktes definiert man:
x:=8*l/11 [#15]
und setzt in Ausdruck [#9] ein. das Ergebnis lautet:
9*f*l^3/(1936*e*i) [#16]
Der Wendepunkt hat daher die Koordinaten
(Die Vereinbarung [#15] für x wird durch Declare/Variable/Domain/Real rückgängig gemacht).
Da die tatsächliche Biegelinie eines verformten Trägers eine glatte Kurve darstellt, ist das Verhalten der beiden Funktionen am Berührpunkt genauer zu untersuchen.
Zwei Kurven berühren einander an einem Punkt (x0,y0), wenn sie dort Tangenten besitzen und diese gleich sind.
Auch die Krümmung im Punkt (x0,y0) gibt Auskunft, ob sich die beiden Funktionen entsprechend den physikalischen Gegebenheiten verhalten. Sind die beiden Vorzeichen gleich, so "krümmen sie sich in die gleiche Richtung",wenn nicht, existiert dort ein Wendepunkt (stetige Differenzierbarkeit genügend oft vorausgesetzt).
die Krümmung berechnet man nach folgender
Formel:
Berechnung des Berührpunktes:
Gleichsetzen [#1] und [#9]:
f*l^3/(32*e*i)*(x/l)*(1-5/3*(x^2/l^2))=f*(x-l)^2*(11*x-2*l)/(96*e*i) [#17]
Lösung von [#17]:
x=l/2 [#18]
Berechnung der Krümmungen der beiden
Funktionen an der Stelle x=l/2:
(-5*f*x/(16*e*i))/(1+(-f*(5*x^2-l^2)/(32*e*i))^2)^(3/2)
[#19]
f*(11*x-8*l)/(16*e*i)/(1+(f*(x-l)*(11*x-5*l)/(32*e*i))^2)^(3/2)
[#20]

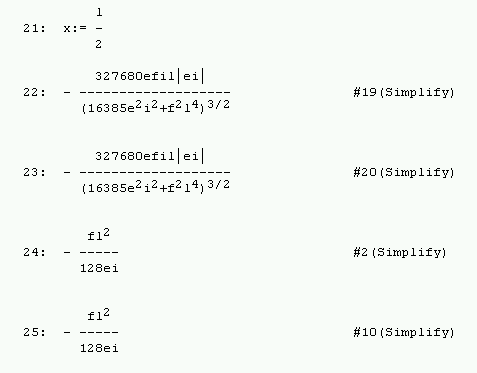

Festlegen von x:=l/2
x:=l/2 [#21]
Einsetzen in [#19] ergibt die Krümmung der ersten Kurve:
-327680*e*f*i*l*ABS(e*i)/(16384*e^2*i^2+f^2*l^4)^(3/2)
[#22]
Einsetzen in [#20] ergibt die Krümmung der zweiten Kurve:
-327680*e*f*i*l*ABS(e*i)/(16384*e^2*i^2+f^2*l^4)^(3/2) [#23]
Die Krümmungen haben den gleichen Betrag und das gleiche Vorzeichen.
Berührbedingung:
Einsetzen von x:=l/2 in [#2]:
-f*l^2/(128*e*i)
[#24]
Einsetzen in [#10]:
-f*l^2/(128*e*i) [#25]
DERIVE erlaubt auch eine graphische Darstellung der Biegelinie.
Dazu wird die Verinbarung für x aus [#21] rückgesetzt und f,e,i,l mitfolgenden Zahlen belegt:
f:=32, e:=1, i:=1, l:=1.
Es ist selbstveständlich jede andere Belegung
möglich.
Literaturhinweise:
[1] : Schärf Mathematik Band III, Band IV, R Oldenbourg Verlag;
[2] :Technische Mechanik, Band 3, Themodynamik, Festigkeitslehre,Schwingungen;
B.G. Teubner Stuttgart, Hölder-Pichler-Tempsky Wien;
Anhang
Das Protokoll der Berechnung
Links der Bildschirminhalt, recht nützliche Kommentare als Arbeitshilfe
